Čo je situačný výkres?
Čo je situačný výkres?
Situačný výkres je výkres, ktorý ukazuje, kde bude stavba umiestnená na pozemku. Pri záhradnom domčeku, chatke, apidomčeku, včelnici, prístrešku, terase alebo záhradnom WC pomáha jasne znázorniť, ako bude stavba osadená voči hraniciam pozemku, susedným stavbám, prístupu, sieťam a okoliu.
Jednoducho povedané, situačný výkres odpovedá na otázku: kde presne bude stavba stáť a ako zapadne do pozemku?
Nie je to len technický obrázok pre úrad. Je to praktická pomôcka pre zákazníka, realizačnú firmu aj stavebný úrad. Vďaka situačnému výkresu je jasnejšie, či je stavba správne umiestnená, či nezasahuje do susedného pozemku, či má dostatočné odstupy, či je k nej dobrý prístup a či jej umiestnenie dáva zmysel aj prakticky.
Základy situačného výkresu
Na čo slúži situačný výkres?
Situačný výkres slúži na zobrazenie stavby v rámci konkrétneho pozemku. Nejde teda o pohľad na fasádu ani o pôdorys miestností, ale o výkres osadenia stavby do priestoru.
Pomáha ukázať najmä:
- hranice pozemku,
- parcelné číslo,
- existujúce stavby na pozemku,
- navrhovanú novú stavbu,
- vzdialenosť od hranice pozemku,
- vzdialenosť od susedných stavieb,
- vstup na pozemok,
- prístup k stavbe,
- napojenie na cestu alebo chodník,
- orientáciu stavby,
- prípadné prípojky,
- odvod dažďovej vody,
- terasu, prístrešok alebo spevnené plochy,
- dôležité stromy, svahy alebo terénne obmedzenia.
Pri menších stavbách môže byť situačný výkres jednoduchší. Pri väčších alebo technicky náročnejších stavbách býva podrobnejší.
Situačný výkres a stavebný úrad
Pri vybavovaní stavby sa situačný výkres používa ako jeden z podkladov, vďaka ktorému vie úrad posúdiť, kde bude stavba umiestnená. Aktuálne predpisy pracujú s projektom stavby na ohlásenie ako s textovým a grafickým vyjadrením návrhu stavby a prílohy k projektu zahŕňajú aj situačné výkresy.
Vyhláška k dokumentácii stavby uvádza aj položku SIT.003 – Situačný výkres stavby na podklade katastrálnej mapy, čo prakticky znamená, že poloha stavby sa zakresľuje do mapového podkladu tak, aby bolo jasné jej umiestnenie na pozemku.
Presný rozsah podkladov sa môže líšiť podľa typu stavby, lokality, požiadaviek úradu a konkrétneho zámeru. Preto je vždy rozumné overiť si požiadavky priamo na príslušnom stavebnom úrade.
Čo má situačný výkres obsahovať?
Pri bežnej záhradnej stavbe by mal situačný výkres ukázať hlavne to, kde bude stavba stáť a ako ďaleko bude od dôležitých prvkov na pozemku.
V praxi sa do situačného výkresu často zakresľuje:
- obrys pozemku,
- navrhovaná stavba,
- rozmery stavby,
- vzdialenosti od hraníc pozemku,
- existujúci dom, garáž, chatka alebo iné stavby,
- vstup na pozemok,
- prístupová cesta,
- terasa alebo prístrešok,
- prípadné spevnené plochy,
- existujúce alebo navrhované prípojky,
- studňa, žumpa, retenčná nádrž alebo iné technické prvky,
- smer odvodu dažďovej vody,
- severka alebo orientácia strán,
- mierka výkresu,
- popis stavby.
Pri jednoduchom záhradnom domčeku môže byť výkres pomerne jednoduchý. Pri apidomčeku, včelnici, chatke s WC, vodou, odpadom alebo elektrinou už dáva zmysel zakresliť viac detailov.
Rozdiel medzi situačným výkresom a pôdorysom
Ľudia si často mýlia situačný výkres s pôdorysom. Sú to však dve rozdielne veci.
Pôdorys ukazuje vnútorné rozloženie stavby. Vidno na ňom miestnosti, dvere, okná, priečky, ležadlá, police, WC, kúpeľňu alebo technické priestory.
Situačný výkres ukazuje stavbu na pozemku. Vidno na ňom, kde bude objekt stáť, ako ďaleko je od hranice pozemku, ako sa k nemu príde a ako súvisí s okolím.
Pri chatke napríklad pôdorys ukáže, kde bude miestnosť, kúpeľňa a vstup. Situačný výkres ukáže, kde bude chatka stáť v záhrade a ako bude vzdialená od suseda.
Situačný výkres pri záhradnom domčeku
Pri záhradnom domčeku situačný výkres pomáha ukázať, kde bude domček umiestnený. Je dôležité, aby nebol príliš blízko suseda, aby k nemu bol prístup a aby neprekážal v používaní záhrady.
Pri záhradnom domčeku sa oplatí zakresliť:
- rozmer domčeka,
- vzdialenosť od hranice pozemku,
- dvere a smer vstupu,
- prístupový chodník,
- prípadný prístrešok na drevo alebo bicykle,
- odvod vody zo strechy,
- existujúce stavby v okolí.
Aj malý domček môže spôsobiť problém, ak je zle umiestnený. Preto je situačný výkres praktický ešte pred samotnou objednávkou.
Situačný výkres pri chatke
Pri chatke je situačný výkres ešte dôležitejší, pretože chatka môže mať väčší pôdorys, terasu, prístrešok, vodu, odpad, elektrinu alebo WC. Vtedy už nestačí iba povedať, že „chatka bude niekde v rohu pozemku“.
Pri chatke treba myslieť na:
- osadenie voči hranici pozemku,
- orientáciu terasy,
- prístup autom alebo pešo,
- výhľad,
- súkromie,
- odvod dažďovej vody,
- vzdialenosť od stromov,
- napojenie na elektrinu,
- prípadnú vodu a odpad,
- priestor na údržbu okolo stavby.
Situačný výkres pomôže odhaliť, či je umiestnenie praktické. Niekedy sa ukáže, že stavbu treba posunúť o meter alebo otočiť vstupom na inú stranu.
Na čo slúži
- hranice pozemku,
- parcelné číslo,
- existujúce stavby na pozemku,
- navrhovanú novú stavbu,
- vzdialenosť od hranice pozemku,
- vzdialenosť od susedných stavieb,
- vstup na pozemok,
- prístup k stavbe,
- napojenie na cestu alebo chodník,
- orientáciu stavby,
- prípadné prípojky,
- odvod dažďovej vody,
- terasu, prístrešok alebo spevnené plochy,
- dôležité stromy, svahy alebo terénne obmedzenia.
Stavby a technické detaily
Situačný výkres pri apidomčeku
Pri apidomčeku je situačný výkres veľmi užitočný, pretože nejde len o samotnú stavbu. Treba riešiť aj návštevníkov, prístup, včely, okolie, terasu, súkromie a bezpečnosť.
Pri apidomčeku sa oplatí zakresliť:
- polohu apidomčeka,
- smer vstupu,
- prístupový chodník,
- miesto pre návštevníkov,
- vzdialenosť od susedov,
- vzťah k úľom alebo včelej časti,
- terasu alebo oddychovú zónu,
- prípadné záhradné WC,
- odvod dažďovej vody,
- priestor na údržbu.
Apidomček má pôsobiť pokojne a prirodzene, ale zároveň musí byť umiestnený rozumne. Situačný výkres pomôže spojiť pekný návrh s praktickým použitím.
Situačný výkres pri včelnici
Včelnica je pracovné zázemie pre včelára. Pri jej umiestnení treba myslieť na prístup, manipuláciu s náradím, vzdialenosť od úľov, letovú dráhu včiel, susedov a bezpečný pohyb po pozemku.
Situačný výkres včelnice môže ukázať:
- polohu včelnice,
- polohu úľov,
- vstup,
- prístup autom alebo vozíkom,
- pracovnú plochu,
- prístrešok,
- skladovú časť,
- vodu alebo technický drez,
- odvod dažďovej vody,
- vzdialenosť od hraníc pozemku.
Pri včelnici je dobré rozmýšľať prakticky. Stavba má pomáhať pri práci, nie prekážať.
Situačný výkres pri prístrešku a terase
Aj prístrešok alebo terasa môžu potrebovať jasné zakreslenie. Ak je prístrešok pevne kotvený, napojený na stavbu alebo stojí blízko hranice pozemku, situačný výkres pomáha ukázať jeho presné umiestnenie.
Pri terase alebo prístrešku je vhodné zobraziť:
- pôdorys terasy,
- stĺpy prístrešku,
- napojenie na chatku alebo domček,
- schody,
- zábradlie,
- smer odtoku vody,
- vzdialenosť od hranice pozemku,
- prístup z pozemku.
Terasa často zaberie viac priestoru, než sa zdá na začiatku. Preto sa oplatí zakresliť ju hneď spolu so stavbou.
Situačný výkres a hranica pozemku
Jedna z najdôležitejších vecí na situačnom výkrese je vzdialenosť stavby od hranice pozemku. Práve tu vzniká veľa problémov so susedmi alebo úradom.
Na výkrese by malo byť jasné:
- kde je hranica pozemku,
- kde bude stavba,
- aká je vzdialenosť od hranice,
- či stavba nepresahuje na susedný pozemok,
- či strecha alebo odkvap nezasahuje mimo pozemok,
- či voda zo strechy nepotečie k susedovi.
Pri menších stavbách ľudia často odhadujú vzdialenosť „od oka“. To sa nevypláca. Presné zakreslenie pomáha predísť sporom.
Situačný výkres a dažďová voda
Odvod dažďovej vody je súčasť umiestnenia stavby. Ak je stavba zle osadená, voda môže stekať k susedovi, k základom, pod terasu alebo k vstupu.
V situačnom výkrese je dobré premyslieť:
- kam bude voda padať zo strechy,
- kde budú odkvapy a zvody,
- či sa voda bude zachytávať do nádoby,
- či pôjde do vsaku alebo trativodu,
- či sa nebude držať pri stavbe,
- či nebude odtekať na susedný pozemok.
Pri drevených stavbách je odvod vody veľmi dôležitý. Chráni drevo, sokel, základy aj okolie stavby.
Situačný výkres a inžinierske siete
Ak bude stavba napojená na elektrinu, vodu alebo odpad, situačný výkres je ešte dôležitejší. Pomáha ukázať, kadiaľ pôjdu trasy rozvodov a kde budú technické prvky.
Môže ísť napríklad o:
- elektrickú prípojku,
- vodovodnú prípojku,
- odpadové potrubie,
- žumpu,
- retenčnú nádrž,
- studňu,
- vonkajšie osvetlenie,
- technický bod napojenia.
Pri ohlásení alebo povoľovaní stavby môžu byť v niektorých prípadoch potrebné aj stanoviská vlastníkov alebo prevádzkovateľov technickej infraštruktúry, najmä ak sa stavba pripája na siete alebo zasahuje do ochranných pásiem.
Čo má obsahovať
- obrys pozemku,
- navrhovaná stavba,
- rozmery stavby,
- vzdialenosti od hraníc pozemku,
- existujúci dom, garáž, chatka alebo iné stavby,
- vstup na pozemok,
- prístupová cesta,
- terasa alebo prístrešok,
- prípadné spevnené plochy,
- existujúce alebo navrhované prípojky,
- studňa, žumpa, retenčná nádrž alebo iné technické prvky,
- smer odvodu dažďovej vody,
- severka alebo orientácia strán,
- mierka výkresu,
- popis stavby.

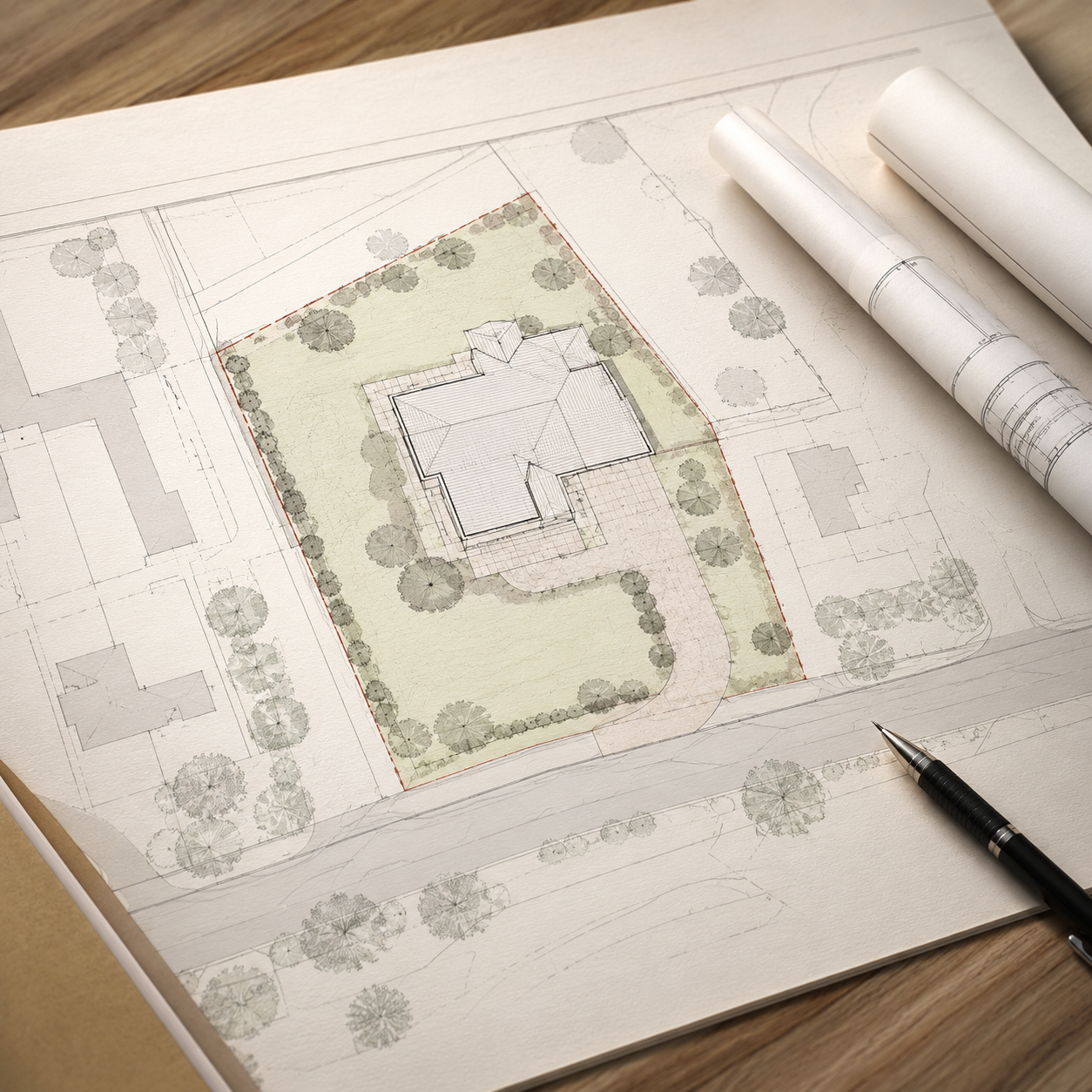

Typy výkresov, chyby a príprava
Jednoduchý situačný výkres
Pri malej stavbe môže postačovať jednoduchý situačný výkres. Ten nemusí byť zbytočne komplikovaný, ale musí byť zrozumiteľný. Mal by jasne ukázať parcelu, stavbu, rozmery a odstupy.
Jednoduchý situačný výkres môže stačiť napríklad pri:
- menšom záhradnom domčeku,
- jednoduchej kôlni,
- malom prístrešku,
- technickom domčeku,
- jednoduchej včelnici,
- menšom záhradnom WC.
Vždy však záleží na požiadavkách konkrétneho úradu a na tom, či stavba nezasahuje do zložitejšieho územia.
Katastrálny situačný výkres
Katastrálny situačný výkres je výkres na podklade katastrálnej mapy. Používa sa na to, aby bolo jasné, na ktorej parcele sa stavba nachádza a ako je umiestnená voči hraniciam pozemku.
Pri stavebných podkladoch sa často pracuje práve s mapovým podkladom z katastra, do ktorého sa zakreslí navrhovaná stavba. Pri dokumentácii stavby sa spomína situačný výkres stavby na podklade katastrálnej mapy.
Takýto výkres je užitočný najmä pri komunikácii so stavebným úradom, projektantom alebo realizačnou firmou.
Situačný výkres a vizualizácia
Situačný výkres nie je vizualizácia. Vizualizácia ukazuje, ako bude stavba vyzerať. Situačný výkres ukazuje, kde bude stavba umiestnená.
Najlepšie je, keď má zákazník oboje:
- situačný výkres pre umiestnenie stavby,
- pôdorys pre vnútorné rozloženie,
- vizualizáciu pre predstavu vzhľadu,
- cenovú ponuku pre rozsah prác a cenu.
Pri ApiGarden dáva tento postup veľký zmysel najmä pri stavbách na mieru, kde sa rieši pozemok, prístup, terasa, farba, strecha, okná, dvere a technické detaily.
Najčastejšie chyby pri situačnom výkrese
Pri situačných výkresoch sa často opakujú jednoduché chyby, ktoré môžu spôsobiť zdržanie alebo nedorozumenie.
Najčastejšie chyby sú:
- chýbajú rozmery stavby,
- nie sú uvedené odstupy od hraníc pozemku,
- stavba je zakreslená nepresne,
- chýba orientácia alebo severka,
- chýba mierka,
- nie sú zakreslené existujúce stavby,
- nerieši sa terasa alebo prístrešok,
- nie je jasný prístup,
- chýba odvod dažďovej vody,
- nie sú zakreslené siete,
- zákazník zakreslí stavbu na pozemok len odhadom.
Situačný výkres nemusí byť pri malej stavbe komplikovaný, ale musí byť čitateľný a presný.
Čo si pripraviť pred vypracovaním situačného výkresu?
Aby sa dal situačný výkres pripraviť dobre, treba mať základné informácie o pozemku a plánovanej stavbe.
Pomôže pripraviť:
- parcelné číslo,
- katastrálne územie,
- list vlastníctva alebo údaje z katastra,
- rozmery plánovanej stavby,
- výšku stavby,
- typ strechy,
- miesto, kde má stavba stáť,
- fotografie pozemku,
- informáciu o existujúcich stavbách,
- vzdialenosti od hraníc,
- požiadavku na terasu alebo prístrešok,
- informáciu o vode, odpade a elektrine,
- predstavu o prístupe,
- riešenie dažďovej vody.
Čím presnejšie podklady zákazník dodá, tým menej sa bude návrh meniť.
Ako môže pomôcť ApiGarden?
ApiGarden sa venuje návrhu a realizácii drevených stavieb, apidomčekov, včelníc, záhradných domčekov, chatiek, prístreškov, terás, záhradných WC a doplnkových stavieb na pozemku. Pri príprave stavby vieme zákazníkovi pomôcť aj s podkladmi, ktoré slúžia na lepšie pochopenie umiestnenia stavby.
Vieme pomôcť s návrhom osadenia stavby na pozemku, pôdorysom, jednoduchou vizualizáciou, popisom materiálov, zakreslením terasy, prístrešku, vstupu, odvodu vody alebo technických prvkov podľa dohody.
Zákazníkovi odporúčame, aby si pri úradných veciach vždy overil konkrétne požiadavky na príslušnom stavebnom úrade, pretože podmienky sa môžu líšiť podľa obce, pozemku a typu stavby.
Najčastejšie chyby
- chýbajú rozmery stavby,
- nie sú uvedené odstupy od hraníc pozemku,
- stavba je zakreslená nepresne,
- chýba orientácia alebo severka,
- chýba mierka,
- nie sú zakreslené existujúce stavby,
- nerieši sa terasa alebo prístrešok,
- nie je jasný prístup,
- chýba odvod dažďovej vody,
- nie sú zakreslené siete,
- zákazník zakreslí stavbu na pozemok len odhadom.
Zhrnutie
Situačný výkres je výkres, ktorý ukazuje umiestnenie stavby na pozemku. Pri chatke, apidomčeku, včelnici, záhradnom domčeku, prístrešku, terase alebo záhradnom WC pomáha určiť, kde bude stavba stáť, ako ďaleko bude od hraníc pozemku, ako sa k nej bude pristupovať a ako bude nadväzovať na okolie.
Nie je to pôdorys ani vizualizácia. Je to technický podklad, ktorý rieši polohu stavby. Pomáha zákazníkovi, firme aj stavebnému úradu. Dobre pripravený situačný výkres znižuje riziko chýb, sporov so susedmi a nejasností pri realizácii.
Pri každej stavbe na pozemku sa oplatí najskôr premyslieť jej umiestnenie. Niekedy rozhoduje každý meter – vstup, terasa, odvod vody, sused, strom, svah alebo budúce rozšírenie. Situačný výkres pomáha tieto veci vidieť ešte predtým, než sa začne stavať.
